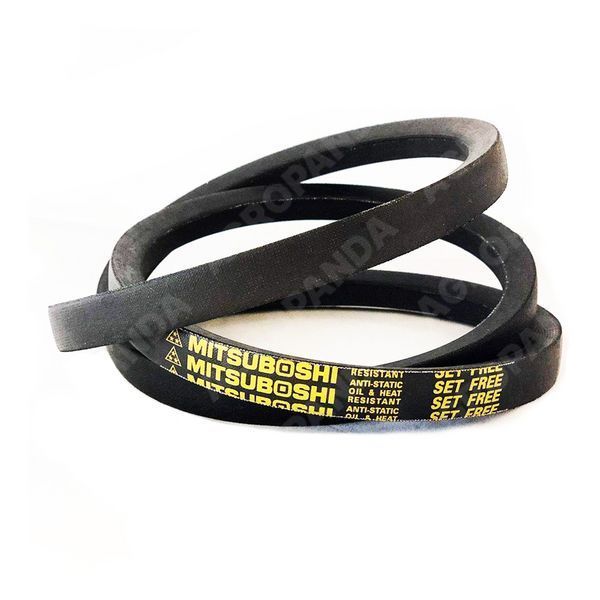

Ремень приводной клиновый B 3396 Ld (B3396) Mitsuboshi
Ремни клиновые профиль B 3396 (В3396) являются компонентом разнообразных механизмов, используемых для передачи крутящего момента. 17/B 3396 используется в классических приводах для передачи мощности от электродвигателя к узлам оборудования.
Обозначение (маркировка) ремня клинового B 3396 Ld
На приводных клиновидных ремнях профиля B3396 маркировка указана соответственно американскому, европейскому или международному стандарту.
Маркировка – B 3396 Ld | 17/B 3396 Ld | 17x3353 Li
- B – тип профиля по ISO и ГОСТ 1284-89;
- 17 – ширина;
- 3396 Ld– расчетная длина (мм);
- 3353 Li– внутренняя длина (мм);
- 3422 La– внешняя (наружная) длина (мм);
Чертеж ремня В-3396 Mitsuboshi
Ремень B-3396 размеры, характеристики, конструкция
| Название | Единицы измерения |
| Тип | Клиновый |
| Профиль | B |
| Ширина наружная: w1 | 17 мм |
| Ширина расчетная: w2 | 14 мм |
| Высота клина: h | 11 мм |
| Расчетная длина: Lw (Ld, Lp) | 3396 мм |
| Внутренняя длина: Li | 3353 мм |
| Внешняя длина: La | 3422 мм |
| Угол клина | 40° |
| Производитель | Mitsuboshi (Япония) |
Ремень профиля B 3396 Ld конструкция
Ремни клиновые имеют кордовую нить из арамида, трапециевидную форму, покрытый оберточной тканью, которая износостойкая к высоким и низким температурам от -30С до + 60С при относительной влажности 65 +/- 15%. Пригодны для работы со шкивами минимальным диаметром 112 мм. Данная деталь применяется в сельхоз технике, комбайнах, жатках, сеялках, тракторах. Конструкция включает в себя:
- Слой растяжения.
- Корд (кордовая нить).
- Слой сжатия.
- Оберточная ткань.
B 3396 Mitsuboshi цена и производитель
Приводной ремень клиновый В - 3396 изготавливается компанией Mitsuboshi из материалов премиального сегмента. В каталоге интернет-магазина AGROPANDA вы можете подобрать ремень 17/B 3396 Ld , в зависимости от ваших потребностей.
Смежный товар B 17x3396 Mitsuboshi
- B 3396 Ld Contitech (Германия);
- B 3396 Ld Gates Delta (США);
- B 3396 Ld Stomil (Польша);
- 17/B 3396 Ld Endura (Индия);
- В(Б) - 3396 Ld V-belt (Китай).
