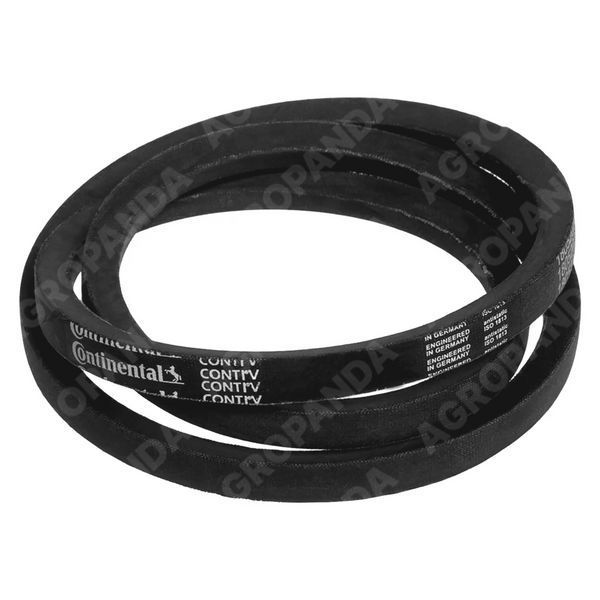

Ремень приводной клиновый 22/C 3109 Ld (C3109) Contitech
Ремни клиновые профиль C 3109 (С3109) являются компонентом разнообразных механизмов, используемых для передачи крутящего момента. 22/C 3109 используется в классических приводах для передачи мощности от электродвигателя к узлам оборудования.
Обозначение (маркировка) ремня клинового C 3109 Ld
На приводных клиновидных ремнях профиля C3109 маркировка указана соответственно американскому, европейскому или международному стандарту.
Маркировка – C 3109 Ld | 22/C 3109 Ld | 22x3059 Li
- C – тип профиля по ISO и ГОСТ 1284-89;
- 22 – ширина;
- 3109 Ld - расчетная длина (мм);
- 3059 Li – внутренняя длина (мм);
- 3139 La– внешняя (наружная) длина (мм);
Чертеж ремня С-3109 Contitech
Ремень C-3109 размеры, характеристики, конструкция
| Название | Единицы измерения |
| Тип | Клиновый |
| Профиль | C |
| Ширина наружная: w1 | 22 мм |
| Ширина расчетная: w2 | 19 мм |
| Высота клина: h | 14 мм |
| Расчетная длина: Lw (Ld, Lp) | 3109 мм |
| Внутренняя длина: Li | 3059 мм |
| Внешняя длина: La | 3139 мм |
| Угол клина | 40° |
| Производитель | Contitech (Германия) |
Ремень профиля 22/C 3109 Ld конструкция
Ремни клиновые имеют кордовую нить из арамида, трапециевидную форму, покрытый оберточной тканью, которая износостойкая к высоким и низким температурам от -30С до + 60С при относительной влажности 65 +/- 15%. Пригодны для работы со шкивами минимальным диаметром 180 мм. Данная деталь применяется в сельхоз технике, комбайнах, жатках, сеялках, тракторах. Конструкция включает в себя:
- Слой растяжения.
- Корд (кордовая нить).
- Слой сжатия.
- Оберточная ткань.
C 3109 Contitech цена и производитель
Приводной ремень клиновый С - 3109 изготавливается компанией Contitech из материалов премиального сегмента. В каталоге интернет-магазина AGROPANDA вы можете подобрать ремень 22/С 3109 Ld , в зависимости от ваших потребностей.
Смежный товар C 22x3109 Contitech
- C 3109 Ld Optibelt (Германия);
- C 3109 Ld Gates Delta (США);
- C 3109 Ld Stomil (Польша);
- 22/С 3109 Ld Endura (Индия);
- С(В) - 3109 Ld V-belt (Китай).
Купить ремень C - 3109 в интернет-магазине АГРОПАНДА
C 3109 Ld Contitech купить в Украине оптом и в розницу. Выгодная цена в каталоге магазина agropanda.com.ua. Оформить заказ вы можете, позвонив менеджеру компании, который может проконсультировать по всем вопросам, возникшим по профилю C 3109 или добавив товар в корзину сайта.
