Подбор приводных клиновых ремней: главные аспекты выбора
Предстоит выбор приводного клинового ремня? Есть некие сомнения по поводу соответствия параметрам? В таком случае не стоит торопиться. Рассмотрим детально важные характеристики, благодаря которым выбор станет удачным.
Размер и профиль приводного клинового ремня
Найти данные о них достаточно просто. Нужно всего лишь просмотреть паспорт оборудования, сопроводительные бумаги. Либо просмотреть каталоги импортных и отечественных ременных узлов. Именно в них содержатся данные про размеры и профиль приводного клинового ремня, а иногда и указан производитель.
Но в связи с износом не всегда получается в точности идентифицировать крайне важную информацию. В таких случаях можно купить приводные клиновые ремни по аналогии к тому, что был (опираясь на данные каталога поставщика с обязательным измерением длины).
Стоит учитывать важный факт! Нередки случаи, когда совпадающие по основным характеристикам запчасти от разных брендов показывали разную износостойкость и производительность.
Если под рукой не оказалось документов и справочника - что делать? В таком случае можно остановить свое внимание на стандартном варианте. Да, несомненно - их много. Но даже при ошибке в измерениях длины (если разница окажется в диапазоне +/- 10-40 мм) ее сможет компенсировать натяжитель приводного ремня (натяжной ролик). Эти элементы присутствуют в различных технических агрегатах, где устанавливается клиновой ремень.

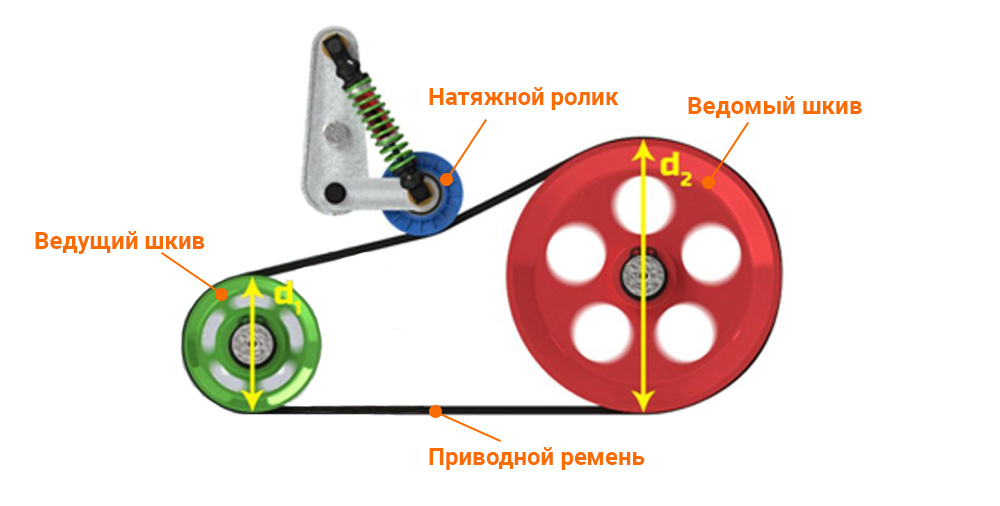

Схема натяжения приводного ремня:
Как маркируются клиновые ремни?

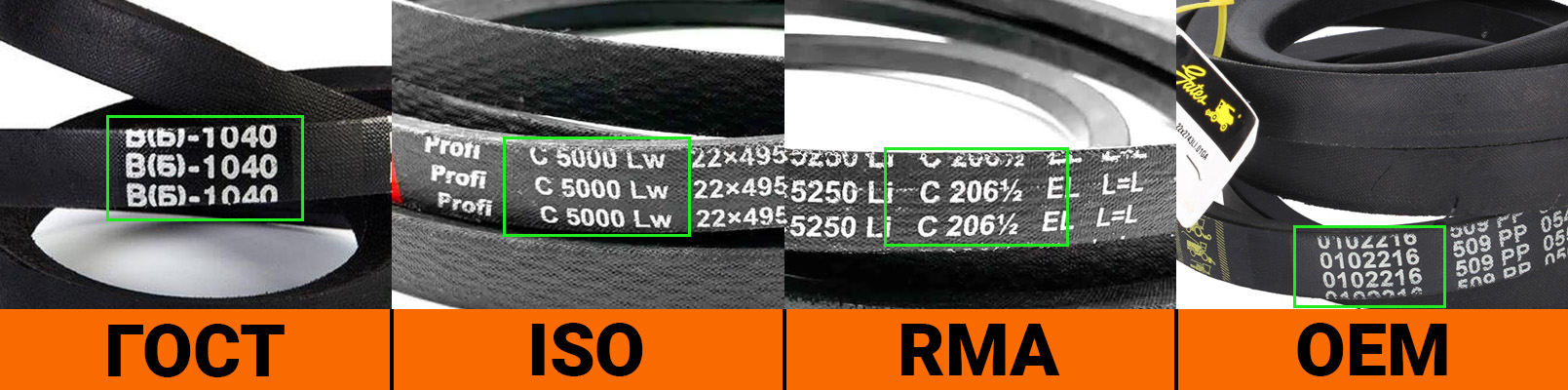

Есть несколько вариантов маркировки клиновых ремней:
- ГОСТ 1284-89: в маркировке должен быть указан профиль и расчетная длина. Так маркируют отечественные и китайские производители.
- ISO: предполагает использование в маркировке латинских букв типа профиля и показателя расчетной длины.
- RMA (США): берет за основу буквенное значение профиля и его L (длину) в дюймах.
- OEM: указывается каталожный номер запчасти типа 0102216.
Как определить профиль клинового ремня?
Если разобраться в маркировке не удалось, можно воспользоваться такими важными параметрами, как профиль и длина приводного клынового ремня. Для получения оптимальных данных лучше снять ремень с рабочего элемента, чтобы не вызывать деформаций и растяжений. Ничего страшного, если измерения недостаточно точны, разница L компенсируется дополнительными элементами (о них мы уже говорили ранее).
Как измерять профиль клина?

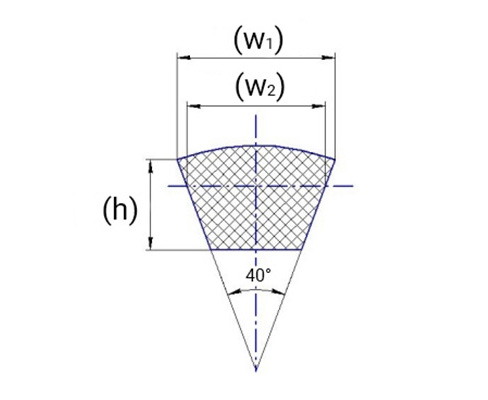

Это второй после длины - важный параметр в поисках верного клинового ремня. Сначала стоит подготовить элементарные приспособления - линейку / рулетку / штангенциркуль. Ими измерять ширину верхней грани (верх трапеции - W1), высоту сечения (h) в мм. Отталкиваясь от этих данных подобрать нужную модель можете в таблица размеров клиновых ремней.
Одним из популярных запросов на сегодня является ремни клиновые профиль А (с шириной 13 мм и высотой 8 мм). Хотя его размеры сравнительно небольшие, боковые стороны ремня стабильно распределяют нагрузку и обеспечивают контакт со шкивом для передачи мощности максимум 300 кВт. Корды сделаны из прочных вулканизированных материалов, что обеспечивает надежную защиту изделия от разрывов и растяжений.
Не менее популярным остается ремни клиновые профиль В (с шириной 17 мм и высотой 11 мм), а также профили с большими габаритами - W20, C, W25, D, E.
Определить тип профиля любого приводного клинового ремня, отталкиваясь от высоты W1 и ширины h сечения, элементарно просто (из таблиц поставщиков, брендов-изготовителей).
Еще один способ, как определить профиль клинового ремня по размеру - замерять глубину или ширину шкива. Если глубина шкива вдруг окажется больше, нежели h (высота) самого ремешка, это вполне нормально. Ведь в своей работе этот рабочий элемент узкой стороной не касается дна шкива. Его главная функциональная поверхность - боковая.
Как измеряется длина клинового ремня?
Не секрет, что за время своей службы ремень может изменять размеры с погрешностью до 10%, их выбор становится еще проще (если смотреть конкретно по длине).

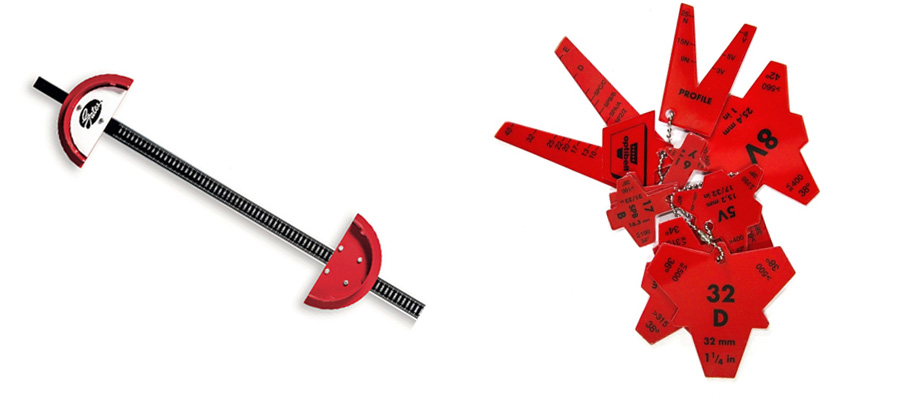

Точно измерить длину клинового ремня можно при помощи специнструментов как на картинке.
Также можно воспользоваться такими вариантами замеров, как расчетная длина приводного ремня по корду, внутренняя и внешняя длина изделия. Рассмотрим каждый из них.

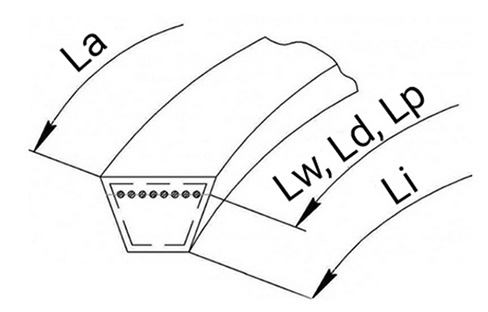

Что значит Lp, Ld, Lw, Li, La на клиновом ремне?
- Lp, Ld, Lw - расчетная (по корду) длина.
- Li - внутренняя длина.
- La - внешняя длина.
Практические советы по измерению размеров клиновых ремней
- В случае, когда деталь уже не пригодна к использованию, можно просто воспользоваться ножницами, разрезать ее пополам и с помощью рулетки измерить реальную длину.
- Когда ремень пригоден - стоит поставить видимую отметку ручкой или фломастером в месте, откуда началось измерение. Запутаться в таком случае точно не получится.
- При отсутствии комплектующего элемента (а уже нужен новый) с помощью обычной нитки, шнура измеряют обхват шкива на приводе. Это значение приблизительно равно внутренней L клинового ремня.
- Узнать профиль позволит глубина и ширина посадочного места шкива.
- Если уже имеются хоть какие-то данные - определить габариты, профиль можно опираясь на данные таблиц.
Как расшифровать маркировку приводного клинового ремня?
- Производитель.
- Маркировка производителя (в даном случае ISO) - A 560 Lw. А - профиль, 560 - длина, Lw - указывает расчетную (по корду) длину.
- Внутрення длина - 13x530 Li. 13 - профиль, 530 - длина, Li - указывает внутреннюю длину.
- RMA (США) - А21. А - профиль, 21- длина в дюймах.
